双筒喷淋式花岗岩水膜除尘器

①工作原理双筒喷淋式花岗岩水膜除尘器的结构特点是由两个圆筒组成内外除尘室，同时能起脱硫作用。

含尘气体切向进入内除尘室，在离心力的作用下呈旋转向下运动，尘粒被甩向筒壁的同时，与主芯管上部喷出的水雾接触，尘粒被水膜捕集沿筒壁流*水封槽。经一级净化后的含型号规格

尘气体由内除尘器下部的导流板进入外除尘器时，冲击水封槽的睡眠，产生的雾滴与含尘气体在此接触，完成二级除尘。环形集水管喷嘴喷出的水雾在外除尘室内壁形成自上而下的水膜，与上升含尘气体相遇，含尘气体被第三次除尘，净化后的气体由出口排出。

型号规格  双筒喷淋式花岗岩水膜除尘器按处*量分为大型和小型两种。

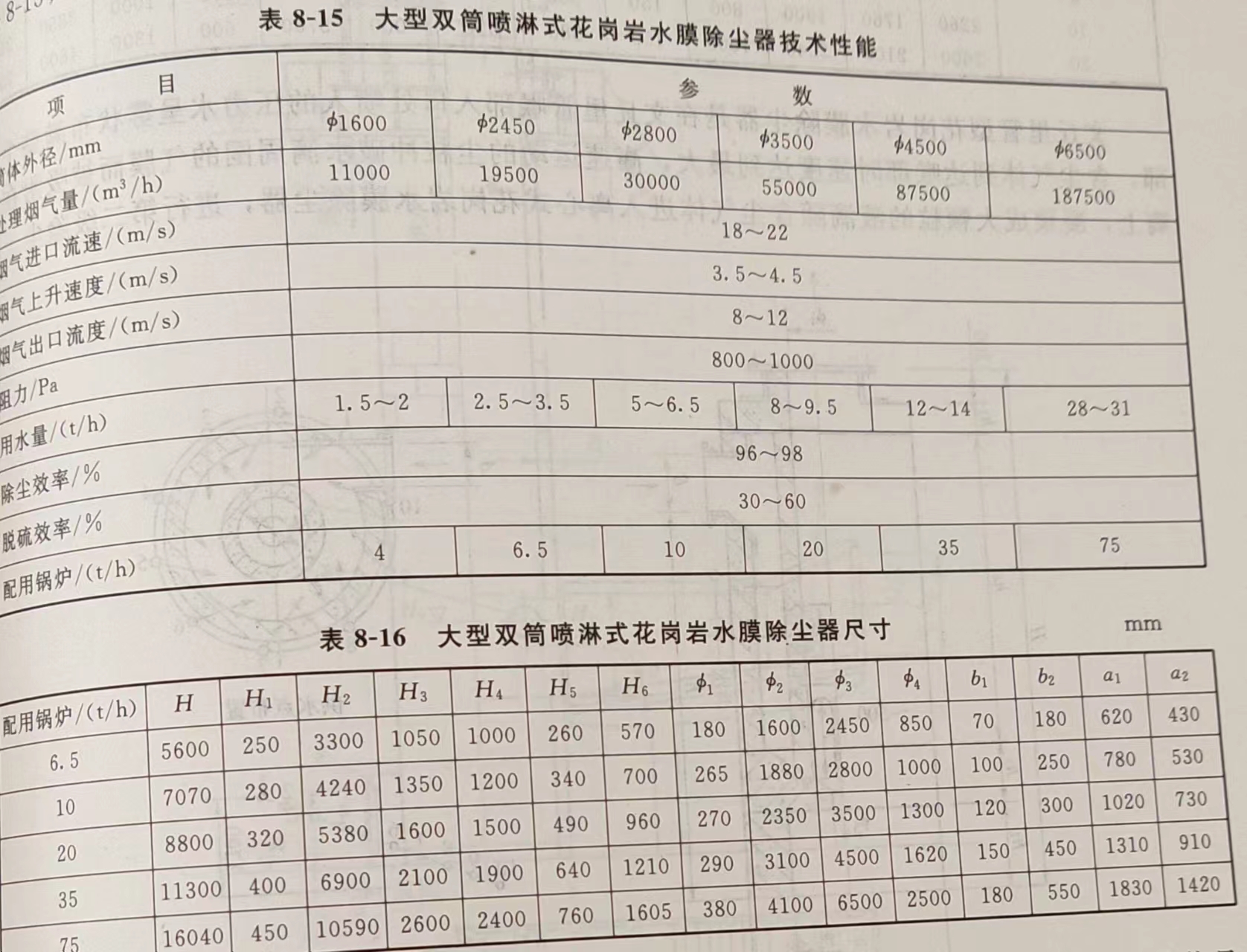

a. 大型双筒喷淋式花岗岩水膜除尘器  大型双筒喷淋式花岗岩水膜除尘器技术性能见表8-15，主要尺寸见图8-16和表8-16。

小型双筒喷淋式花岗岩水膜除尘器
